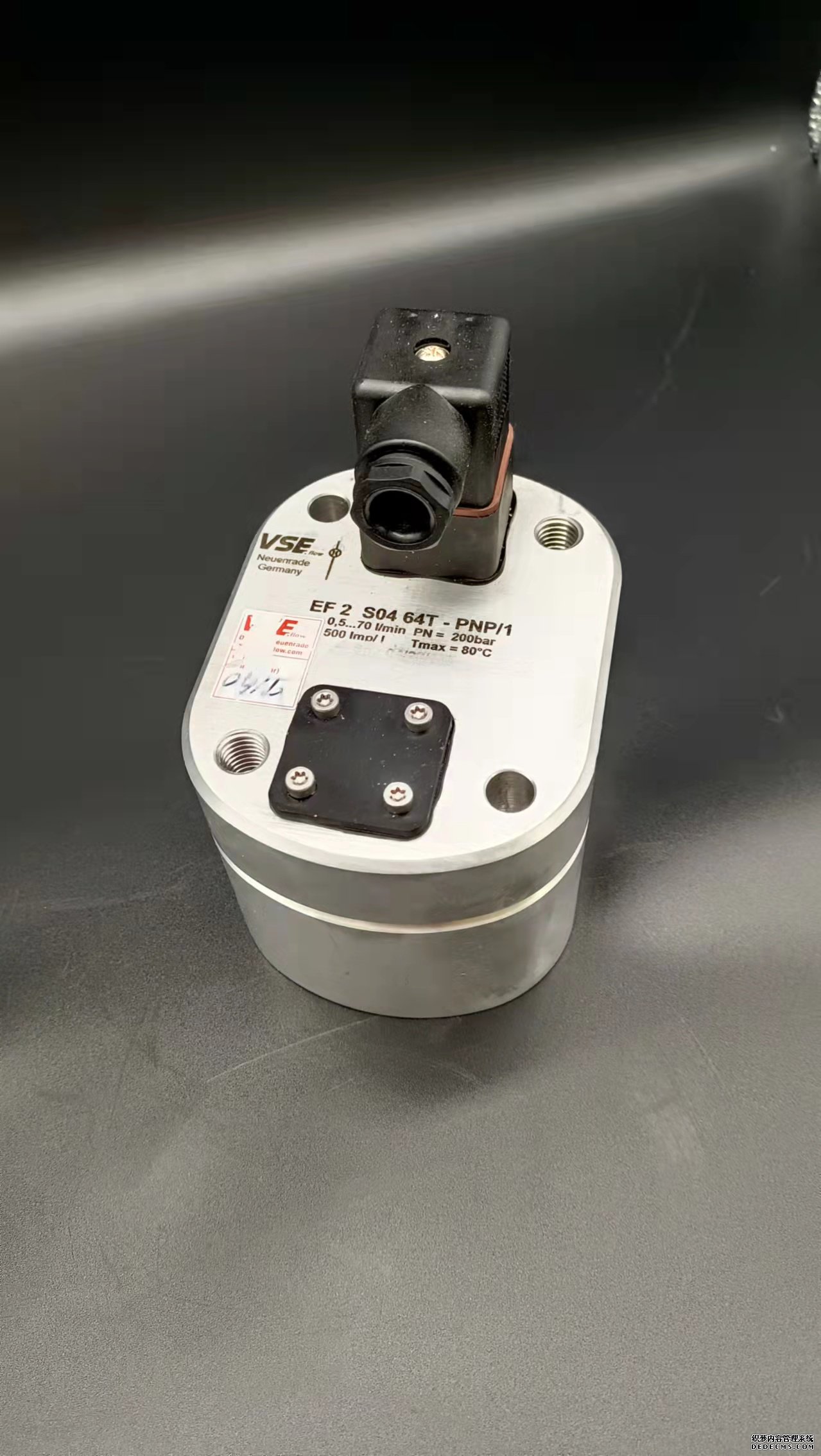

德國VSEAHM01/02/03 2/4 S/U G流量計電話同時我們還經營：電磁流量計是一種用來測量導電介質體積流量的儀表。為了確保電磁流量計測量的準確性以及工作的穩定性，需要定期對其做一次全面檢查，接下來開流儀表來給大家說說檢查的具體內容。1.零點檢查　　整機零點檢查的技術要求是：流量傳感器測量管充滿液體且無流動，通常轉換器單獨零點為負值，數值也很小；如果其絕對值大于滿量程的5%就需要先做檢查，待確認原因后再作調整。2.連接電纜檢查　該項檢查內容是檢查信號線與勵磁線各芯導通和絕緣電阻，檢查各屏蔽層接地是否完好。3.轉換器檢查　　該項檢查內容是用通用儀表以及流量計型號相匹配的模擬信號器代替?zhèn)鞲衅魈峁┝髁啃盘?hào)進行調零和校準。校準包括零點檢查和調整，設定值檢查，勵磁電流測量，電流/頻率輸出檢查等。4.電磁流量計傳感器檢查　　測量勵磁線圈的電阻，測量電極接液電阻以評估電極表面受污穢和襯里附著層狀況；檢查各部位絕緣電阻以判斷零件劣化程度，以估算清洗附著層前后因流動面積變化引入的流量值變化。1.正確地安裝   正確安裝渦街流量計傳感器是確保測量精確可靠的首要前提,若在安裝地點和方式選擇.上失誤輕者影響測量精度重者會影響傳感器的使用壽命甚至損壞傳感器。 ①保證適當?shù)闹惫芏?  安裝傳感器時,一般要求上游直管段長度15-40DN下游段長度5DN,可根據上下游管道的情況適當調整以保證測量精度。傳感器也應避免在架空的非常長的管道上安裝傳感器這樣時間一長后,由于傳感器的下垂容易使傳感器與法蘭間的密封泄漏,若不得已要安裝時必須在傳感器的上下游2D處分別設置管道支架等緊固裝置。 ②避免較強的振動   傳感器應避免安裝在振動較強的管道上,若不得已要安裝時,必須采用減振措施,在傳感器的上下游2D處分別設置管道緊固裝置并加防震墊。在空壓機出口處振動較強不能安裝傳感器應安裝在儲氣罐之后。 ③根據測量流體選擇合適的安裝方式   在對高壓風測量時,可以選擇將渦街流量計傳感器安裝于水平管道或垂直管道.上但如果高壓風中水份含量較高,水平安裝時傳感器應安裝在管線的較高處,垂直安裝時氣體流向應由下向.上。無論水平或垂直安裝流體流向必須與傳感器表體.上的流向箭頭保持一致。④對外部環境的要求   傳感器避免安裝在溫度變化很大的場所和設備的熱輻射范圍內若必須安裝應有隔熱通風措施。在潮濕、含有腐蝕性氣體的環境中安裝時必須做好防潮及隔離措施。外因?yàn)殡娫肼晻?huì)干擾傳感器的正確測量,因此安裝位置要遠離大功率變壓器、電機等干擾設備。 2.正確設定參數   流量積算儀具有良好的全中文界面,以方便用戶操作。正確進行參數設定是保證計量精度的前提。測量介質選擇空氣,因?yàn)閷?duì)高壓風的體積流量計量不需要壓力溫度補償,因此測量信號設置為工作狀態下的體積流量輸入信號選擇頻率瞬時流量的單位默認為m³/h不需要用戶設定。  智能金屬管浮子流量計的軟件設計采用模塊化編程結構，主要包括三個部分:輸入模塊、控制模塊、輸出模塊。所有程序代碼均采用C語言編寫。  輸入模塊主要包括數據采集、濾波、溫度補償、非線性補償和數值計算等，總體采用定時器中斷方式，程序流程圖如圖2所示。輸入模塊中的非線性補償程序采用分段線性擬合的方式來實現。通過采集9組或11組流量信號，作為擬合直線的端點，當前采樣值按數據大小得到擬合曲線段的斜率和初始數據，代入擬合方程即可得到修正后的流量數據。  控制模塊包括鍵盤處理程序和看門狗程序，鍵盤處理功能是通過中斷方式設置標志位在置入?yún)?shù)子程序中實現的。金屬管浮子流量計在通過總線組網，實現.上位機組態調試的同時，通過鍵盤，可以就地調試。  輸出模塊包括顯示程序和通信中斷服務程序。通信中斷服務程序流程圖如圖3所示。1、測量管、法蘭、浮子的材料選擇   針對酒精、乙醛流量測量,可采用一般防腐材料1Cr18NigTi制作測量管、法蘭、浮子;針對粗醋酸、冰醋酸的流量測量,由于其腐蝕性強,則測量管內部接觸被測介質的所有部位和浮子均要襯聚四氟乙烯材料,測量管、法蘭采用1Cr18NigTi材料。 2.金屬管浮子流量計和口徑的計算與選擇(針對液體流量測量) (1)當工藝專業提出液體體積流量Qva,我們用下式計算系數FV: 其中:ρs是所選擇浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被測量介質的密度(g/cm3)。(2)根據以上計算得到的系數FV,我們可以得到對于液體用水標校時的流量QV(水):QV(水)=FV·Qva (3)根據生產廠家提供的流量表可選擇出QV(水)所對應的金屬管浮子流量計的口徑、浮子號。 (4)按此浮子號的量程值除以系數FV得出介質的流量范圍QN,刻度可在0.9QN至1.1QN選擇。 (5)舉例說明。原始技術數據見表1,計算結果及選擇見表2。 3.現場顯示及遠傳的選擇   現場顯示選用M7,指示實際狀態下流體的瞬時流量值/小時。   遠傳型式可選用Es-電遠傳輸出4～20mA,亦可選用EX-本安防爆遠傳輸出4～20mA。 4.顯示儀表選擇   選擇流量積算儀,它具有瞬時流量顯示和比例累積流量積算功能。一、旋進旋渦流量計表頭顯示瞬時流量、壓力正常,溫度顯示與工作現場溫度不符1.溫度示值為“-75C”或超過“100℃”.　　溫度傳感器損壞.可更換傳感器.2.溫度示值超過或低于現場實際溫度,更換傳感器后,仍為該現象.　　溫壓電路損壞.可更換溫壓電路.二、旋進漩渦流量計表頭無顯示1.流量計無24V電源或電池供電.對流量計進行24V供電或更換流量計電池.2.流量計液晶板損壞.更換流量計液晶板.3.流量計主板損壞.更換流量計主板.4.電源接線有誤或斷線.查找并重新接線.三、旋進旋渦流量計表頭溫度、瞬時流量有顯示,壓力與實際工作壓力指示不符1.若壓力示值為“80”或流量計“壓力上限”（上限在流量計選型參考表內可查到）.　　一是外接一新壓力傳感器,看表頭是否顯示當?shù)卮髿鈮?若顯示當?shù)卮髿鈮?則原傳感器損壞.可更換壓力傳感器.二是外接一半新壓力傳感器,若表頭顯示仍為“80”,則證明流量計主板壞.可更換流量計主板.2.壓力示值基本為一定值（現場工作壓力變化較大,流量計表頭顯示壓力無變化或變化較小）.　　一是壓力傳感器取壓孔堵塞.可清理取壓孔.二是壓力傳感器線性校準曲線變壞.可更換或重新標定壓力傳感器.四、旋進旋渦流量計表頭顯示溫度、壓力正常,無瞬時流量顯示1.流量計選型過大,選型過大會造成流量計無流量顯示.一是調低流量計下限截止頻率（這樣流量計可以使用,但會造成流量計精度降低）.二是更換小規格流量計.2.前置放大器無電流輸入.流量計無電源供電,進行流量計24V外部電源或電池供電.3.前置放大器無頻率輸出.可更換前置放大器.4.主旋進漩渦流量計板損壞.可更換流量計主板.孔板流量計的主要部件高級孔板閥(采用高級型閥式孔板節流裝置),主要用于差壓式流量計的信號的產生和傳輸,可實現在線更換孔板,不影響輸送介質,無附加管路;裝置內有孔板安裝定位機構,標定準確度等級為0.5級;該裝置設有上、下兩個密封腔,以及滑閥部件,無旁設附加管線,裝置上、下腔間的密封件采用全硬密封結構，閥板和閥座采用22Cr堆焊硬質合金,設有注入密封脂輔助結構,可以防止閥座、閥板密封面上污物的沉淀;采用法蘭取壓標準孔板作為流量檢測元件。　　孔板流量測量系統一般由節流裝置(標準孔板)、差壓變送器及數據處理器(開方積算器或計算機)組成。孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,它可測量氣體、蒸汽、液體及引的流量,廣泛應用于石油、化工、冶金、電力、供熱供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定。渦街流量計利用伴隨漩渦分離的物理效應,可以采用熱敏、力敏元件或通過光、聲調制方法等來檢測漩渦分離頻率.至今用于檢測分離頻率的方法和采用的元件是多種多樣的,歸納起來有以下幾種典型方法：(1)熱敏元件檢測方法漩渦分離產生的交變環流所引起的整體表面速度脈動或者交變橫向流的頻率,用加熱的金屬絲、熱敏電阻器等進行檢測.(2)力敏元件檢測方法漩渦分離造成的交變差壓、交變升力或者交變升力引起的機械振動,用差動電容、電阻應變片、壓電晶體、壓電陶瓷等檢測.(3)電磁傳感器檢測方法漩渦的分離所引起的膜片或者梭球等的往復振動的頻率,用電磁傳感器檢測.(4)聲、光信號調制檢測方法利用聲束光束通過渦街時受到漩渦的調制,由接收聲強光強或相位的脈動頻率得到漩渦分離頻率.　　由于渦街流量計是利用流體自身的規則振蕩來計量流量的,因而對流體的速度分向及流動噪聲,比較敏感,因此在應用過程中對管道安裝狀況要求較高.對L游不同形式的阻力件必須配置足夠長的滿足不同要求的直管段,以保證儀：菱的測量精度.表l給出了不同形式阻力件禍街流量計上游最短直管段.　　在實際應用過程中,由于場地限制,有時不能提供足夠長的直管段,為保證渦街流量計的準確測量,縮短直管段長度,可在上游阻力件和儀表之間裝設整流器,使得不利于測量的流動狀態進行整理、疏導消除流場的畸變和附加漩．在應用中要求渦街流量計與管道法蘭連接使用的密封墊圈,不能突出管道內,以免造成測量誤差.壓電晶體的靈敏度高、體積小、線性范圍大、結構簡單、可靠性好、壽命長.因此,我們研究的智能渦街流量計系統采用力敏元件(壓電晶體)來檢測漩渦的頻率.任何一類計量?jī)x表都具有其特殊性,旋進旋渦流量計也不例外.為了讓該種儀表能夠更好地服務于流量計量工作,來自于生產現場的實踐經驗表明,以下幾個方面的注意事項就應當引起有關管理及使用部門的足夠重視。1.重視儀表選型　　在已經選定了儀表種類(比如旋進旋渦流量計的情況下,緊接著就是對儀表規格及其配套元件的選擇,這一工作看似簡單,實則至關重要.一句話,選好才能用好.為此,在選型過程中應把握住兩條基本原則,即:一要保證使用精度,二要保證生產安全.要做到這一點,就必須抓實三個選型參數,即近期和遠期的最大,最小及常用瞬時流量(主要用于選定儀表的大小規格),被測介質的設計壓力(主要用于選定儀表的公稱壓力等級),工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。2.進行用前標校　　一方面,考慮到目前對這類儀表的現場檢定還存在這樣那樣的困難.另外,如果購置的意圖又是準備將該種儀表運用于比較重要的計量場合,比如大流量的貿易計量或計量糾紛比較突出的測量點,并且運用現場也不具備流量在線標校條件,那么在這種情況下,僅憑購買時由生產廠家提供的一紙出廠合格證明就輕易判定該表全部性能合格,那就有些為時過早.因此,為了確保儀表在今后的工作過程中其測量結果的可靠與準確,就有必要在正式安裝前將其送往具有這方面檢定能力及資質的部門進行一次全流量范圍內的系統檢定。3.搞好工藝安裝　　雖然該種儀表對工藝安裝及使用環境沒有太多的特殊要求,但任何一類流量測量?jī)x表都有這樣一種共性,即盡可能避免振動及高溫高熱環境,遠離流態干擾元件(如壓縮機,分離器,調壓閥、大小頭及匯管,彎頭等),保持儀表前后直管段同心及內壁光滑平直,保證被測介質為潔凈的單相流體等等。4.加強后期管理　　該種儀表雖然具有多種自動處置功能和微功耗的特點,但投運之后仍需加強管理。比如,為了保證儀表長期工作的準確性,可靠性(避免意外停運和數據丟失),就應定期：進行系統標校(每1~2年),抄錄表頭數據(每天或每周),更換介質參數(每月或每季)以及不定期查看電池狀況,檢查儀表系數及鉛封等。3.注意內部維護　　如果由于氣質臟污或其它原因需要對儀表的測量腔體及其構件進行定期檢查或清洗,那么有一點則必須特別注意:對于同規格的旋進旋渦流量計,其旋渦發生體,導流體等核心組件不能互換,否則,須重新標定儀表計量系數并對其配帶的溫度及壓力傳感器進行系統校正。德國VSEAHM01/02/03 2/4 S/U G流量計電話1.儀表正確通電　　電磁流量計無電源開關接入電源即進入工作狀態.儀表在通電后首先進行自檢顯示器同時顯示生產商的電話號碼.自檢通過后進入測量狀態測量指示燈閃爍.2.顯示切換　　儀表工作在測量狀態時按AT鍵可以切換流量的瞬時值顯示和累積量顯示或同時顯示瞬時量和累積量.同時瞬時量指示燈和累積量指示燈相應點亮顯示累積量時儀表上排數字顯示高6位累積流量,下排數字顯示低8位累積流量瞬時量和累積量同時顯示時下排只顯示累積流量的低8位.3.背光啟閉　　儀表在測量狀態時按壓INC鍵可以開啟或關閉顯示的背光.4.前24小時累積量顯示　　在測量狀態下按壓SET鍵約10秒至上排出現LOC字符輸入0001~0024后按SET鍵可查閱當前累積流量或前23小時每小時的累積流量再按SET鍵返回測量狀態.5.累積流量清零　　儀表在測量狀態時按 SET 鍵至顯示LOC后輸入9090按SET鍵返回測量狀態再按INC鍵可以將累積流量清零.6.參數設置　　在電磁流量計處于測量顯示狀態按SET建10秒顯示器上排出現"LOC"字符下排出現"0000"數字.點按AT鍵1次個位數可修改每點按AT鍵一次可修改位從右向左移一位同時上排顯示器最右端出現可修改的位數從右向左數密碼數值輸入完畢再按SET鍵兩次進入相應參數組內的第一個參數.每按SET鍵兩次既在確認本次參數值的同時又進入下一個參數依此類推到最后一個參數后轉回測量狀態界面.各組參數見"功能參數速查表".  管道式大口徑流量計的在線校準方法，一般為標準表比對法、利用蓄水池作為測量容器的液位落差法和檢測電氣參數法，比如CJ/T364-2011《管道式電磁流量計在線校準要求》中，規定了標準表比對法和電氣參數檢測法。在不得已情況下采用驗證方法，如經常采用的物料平衡法、熱量平衡法、設備能力法、流量增量驗證法等。近年來發展起來的非實流法校準液體超聲流量計的現場校準方法，主要是通過測量聲速來實現液體超聲流量計現場校準，適用特大口徑的流量計,如國家頒布實施的JJF1358--2012《非實流法校準DN1000~DN15000液體超聲流量計校準規范》。  本文在線校準試驗采用1.0級夾裝式時差法.超聲流量計作為標準表，被測流量計是管道大口徑電磁流量計，校準測量時間為20~30min。在線校準方法參照J(rèn)JG1033--2007《電磁流量計檢定規程》和CJ/T364-2011《管道式電磁流量計在線校準要求》。2012年、2013年的部分試驗結果如表2所示，其余約60臺電磁流量計的試驗結果以計量誤差分布圖給出，如圖1所示。  從表2和圖1中可以看出，其計量誤差大部分在±5%左右，但有的誤差甚至超過±10%，最大的計量誤差接近±20%。究其原因，除流量計選型有誤(實際管道流速在電磁流量計規定流速的下限附近或以下)，安裝不規范.(如閥門件擾流等)，直管段不足和存在非滿管流等缺陷需要進行改造外，還有現場在線校準.時諸多因素的影響。按照熱式氣體質量流量計安裝方式的不同，可以分為插入式和管段式熱式氣體流量計。插入式流量計(一般有兩部分組成：檢測探頭和轉換器)一般采用法蘭盤安裝或其他方式安裝，將測量探頭插入待測流體管道內，通過轉換器部分對檢測探頭部分采集的信號進行處理，按一定的關系換算成實際流量并通過表頭顯示。插入式流量計在大、中型管道以及特大型管道的流量測量上，相對于管段式流量計有著一定的優勢。管段式氣體流量計，將測量探頭部分固定在一段標準管道內，在使用時，必須要在實際流體管道上轉接上標準管道，分布式熱式流量計多采用這種方法。　　按流量計檢測變量的不同，將之分為恒定溫差型和恒定功率型流量計。恒溫差型流量計是指，隨著流體的流動，測量探頭上熱量散失，系統以一定的功率對測量探頭進行加熱，維持兩個探頭恒定的溫度差(比如 100 攝氏度)。恒定功率型是指以某一恒定的功率對測量探頭加熱，流量為零時兩個探頭的溫度差為某一溫度差值(比如100攝氏度)，隨著流量的變化，兩個探頭的溫度差值發生變化，使流量與溫度差值之間體現一定的關系，以此為依據而設計的流量計。　　按照熱源作用位置的不同，將熱式氣體質量流量計歸結為熱分布式和熱耗散式兩大類。熱耗散式流量計采用的是熱力學中的金氏定律，因此又稱為金氏流量計。熱分布式流量計利用氣體流動傳遞熱量，改變被測量管道上的溫度分布情況，主要應用在微小流量的潔凈氣體測量和精細制造工藝的過程控制等。1.制定氣體流量計定期清理表內液體的制度　　為保障旋進旋渦流量計計量的準確性,降低故障概率,在實際的運行與使用過程中,要進行計定期進行流量計各個部件的清理,尤其是要清理氣體流量計內的無關液體,相關部門需結合其具體的使用情況,確定最佳的清理周期,應用恰當?shù)那謇矸椒?保障清理的效果.2.及時更換氣體流量計漩渦發生體　　漩渦發生體如果在使用的過程中出現了損壞現象,同樣會影響計量精度.因此,這就要求在日常的維護過程中,需要定期進行氣體流量計漩渦發生體的定期更換.通常情況下,漩渦發生體的損壞主要是由于氣中含有細小泥沙等雜物,這些雜物會在流量計的運行過程中對螺旋體產生一定的沖擊,進而導致傳感器出現故障,這種情況下,就需要保障氣中不存在任何無關的雜物,及時清理流量計螺旋體,避免其他雜質、硬物造成的沖擊與損壞.3.現場進行壓力系數調節　　對每臺旋進旋渦流量計而言,在出廠的過程中,都存在固定壓力與溫度系數,如果在實際的計量過程中,額定壓力高于介質壓力時,流量計的計量結果會與實際存在較大的偏差,甚至無法正常顯示.因此,在實際的計量工作中,需結合介質壓力等參數,可以進行壓力系數的調節與控制.4.加強計量器的管理　　機械干擾是旋進旋渦流量計最常見的故障,在實際的使用過程中,為了避免這些故障的出現,相關人員需要加強對流量計的管理,在安裝的過程中,要嚴格遵守相應的安裝規范,保障流量計前后良好的固定性,在操作的過程中,避免出現各種不當?shù)牟僮餍袨?用于動流測量的電磁流量計,通常在下列三個方面須作特殊設計,并在投運時作適當?shù)恼{(diào)試.1.激勵頻率可調,以便得到與動頻率相適應的激勵頻率.太和太低都是不利的.2.電磁流量計的模擬信號處理部分應防止動峰值到來時進入飽和狀態.動流的動峰值有時得出奇,如果峰值出現時,電磁流量計的流量信號輸入通道進入飽和狀態,就如同峰值被消除,必將導致儀表示值偏低.3.為了讀出平均值,應對顯示部分作平滑處理.由于電磁流量計的測量部分能快速響應動流流量的變化,忠實地反映實際流量,但是顯示部分如果也如實地顯示實際流量值,勢必導致顯示值上下大幅度跳動,難以讀數,所以,顯示應取段時間的平均值.其實現方法通常是串入慣性環節,選定合適的時間常數后，儀表就能穩定顯示。但若時間常數選得太大,則在平均流量變化時,顯示部分響應遲鈍，為觀察帶來錯覺.動流流量測量方法有三種：a.用響應快的電磁流量計；b.用適當?shù)姆椒▽?dòng)衰減到足夠小的幅值,然后用普通流量計進行測量；c.對在動流狀態下測得的流量值進行誤差校正.  有的系統中,b c兩種方法需結合起來才能實現測量,這是因?yàn)閯?dòng)幅值大,出估算公式的適用范圍,若僅用阻尼方法,衰減后的動幅值又未能進入穩定流范圍。德國VSEAHM01/02/03 2/4 S/U G流量計電話容積式流量計主要用來測量不含固體雜質的高粘度液體，例如油類、冷凝液、樹脂和液態食品等粘稠流體的流璧，而且測量準確，精度可達士0.2%，而其他流量計很難測量高粘度介質的流量。橢圓齒輪流量計是最常用的一種容積式流量計.如圖3-13所示。1.工作原理　　橢圓齒輪流量計的測量部分是由兩個互相嚙合的橢圓形齒輪A和B以及軸、殼體等組成。橢圓齒輪與殼體之間形成測量室。如圖3-14所示。　　當被測流體流經橢圓齒輪流量計時，由于要克服儀表阻力必然引起壓力損失，從而在其人口和出口之間產生壓力差 . 在此壓力差的作用下，產生作用力矩使橢圓齒輪連續轉動 .　　由于 P1>P2，P1、P2共同作用產生的合力矩使A輪順時針轉動. 而B輪上的合力矩為零，此時A輪帶動 B 輪順時針轉動.A為主動輪.B為從動輪. 在圖3-14(b) 所示中間位置時，A輪和B輪都為主動輪.在圖3-14(c)所示位置時，A輪上的合力矩為零，而B輪上的合力矩最大.B 輪逆時針轉動，此時B為主動輪 .A 為從動輪。如此循環往復，將被測介質以橢圓齒輪與殼體之間的月牙形容積為單位，依次由進口排至出口。橢圓齒輪流量計旋轉一周排出的被測介質體積量是月牙形容積的 4 倍。橢圓齒輪流量計的體積流量Q為:Q=4nv2(3-7)式中:n為橢圓齒輪的旋轉速度;V2為橢圓齒輪與殼體間形成的月牙形測量室的容積。2.使用特點　　橢圓齒輪流量計適用于潔凈的高粘液體的流量測量，其測量精度高，壓力損失小，安裝使用方便，可以不需要直管段。但被測介質中不能含有固體顆粒，更不能夾雜機械物，否則會引起齒輪磨損甚至損壞。所以為了保護流量計，必須加裝過濾器。　　橢圓齒輪流盤計在啟用或停運時，應緩慢開、關閥門，否則易損壞齒輪，另外，流量計的溫度變化不能太劇烈，否則會使齒輪卡死。1.Modbus通訊協議概述   Modbus協議是應用于金屬管浮子流量計電子控制器上的一種通用協議。通過此協議，控制器相互之間控制器經由網絡(例如以太網)和其他設備之間可以通信。它已經成為一通用工業標準。有了它,不同廠商生產的控制設備可以連成工業網絡,進行集中監控,減少了人力成本，提高了生產效率。  Modbus協議采用主從工作方式，允許一臺主機和多臺從機通信,每臺從機地址由用戶設定，地址范圍為1~255。通信采用命令,應答方式，每一-種命:令幀都對應一-個應答幀。命令幀由主機發出，所有從機都將收到報文,但只有被尋址的從機才會響應命令,返回相應的應答幀。如果命令幀中尋址地址為0,則視為全局廣播,所有從機把它當一條命令執行,不返回應答幀。 2.Modbus網絡通訊傳輸模式   Modbus網絡通訊可以設置為兩種傳輸模式:ASCII模式或RTU(RenoteTeminalUnit)模式。筆者介紹的流量計采用的是RTU模式。RTU模式主要優點是:在同樣的波特率下可比ASCII方式傳送更多的數據。 RTU模式中字節的格式如下: 編碼系統:8位二進制，十六進制0-9,A-F。 數據位:1個起始位;8個數據位;奇/偶校驗時1個停止位,無奇偶校驗時2個停止位。 錯誤校驗區:循環冗余校驗(CRC)。 開始和終止都需要至少35個字符時間的停頓間隔。 3.Modbus功能碼   Modbus定義的功能代碼范圍為1~127,不同功能的設備往往只使用其中的一部分。在主機要求傳輸中,功能代碼告訴從機要執行一一個什么動作。在從機響應傳輸中，如果從機發送的功能代碼與主機發送的功能代碼相同,則表明從機已執行所要求的功能;如果不同則表明從機沒有執行所要求的功能，返回了一個錯誤信息。   金屬管浮子流量計設計在通訊過程中用03H(讀取內部寄存內容和10H（刷新多個寄存器內容）兩個功能。

您如果需要德國VSEAHM01/02/03 2/4 S/U G流量計電話的產品，請點擊右側的聯系方式聯系我們，期待您的來電
