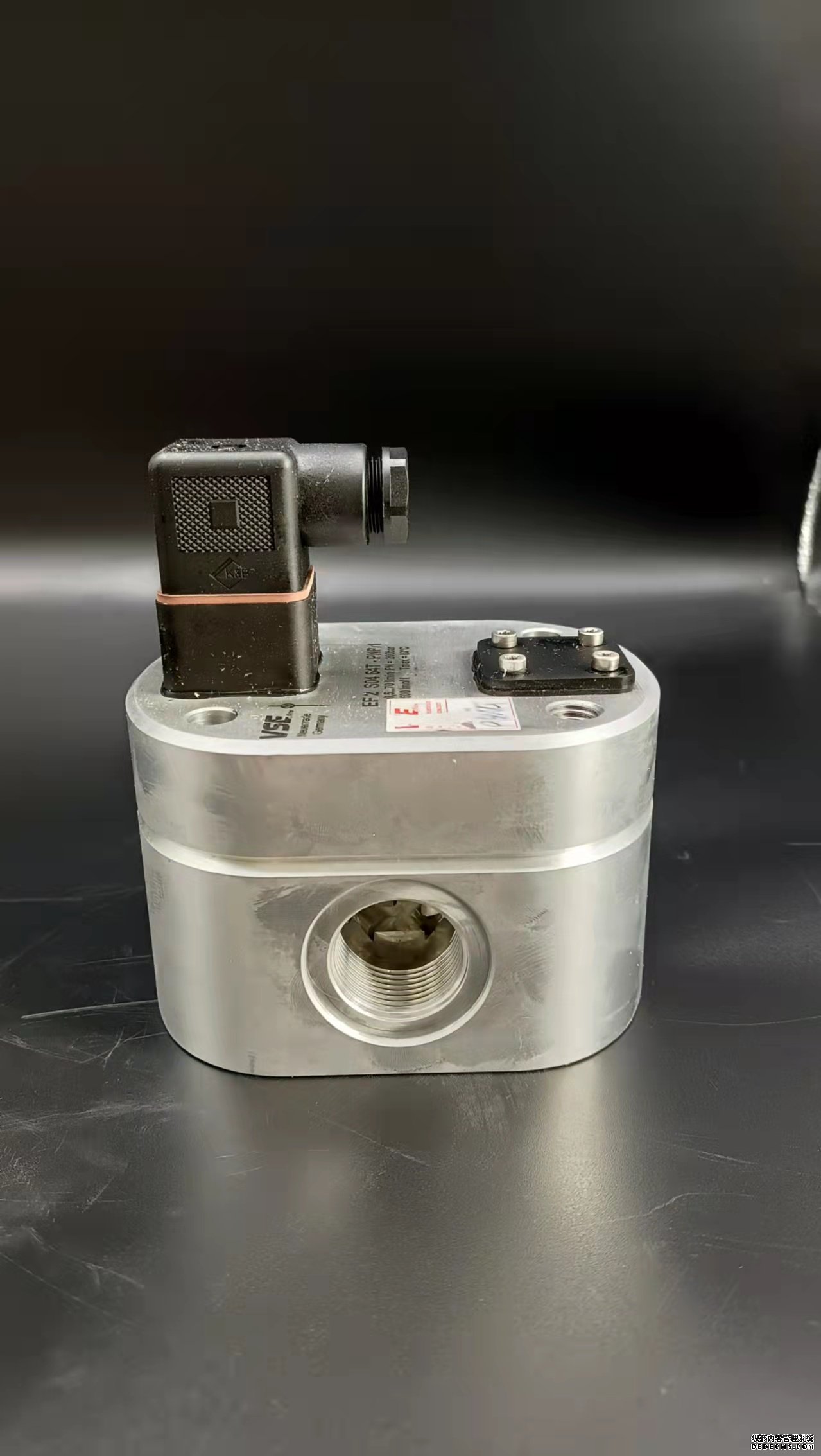

德國VSEAR800流量計辦事處同時我們還經營：環形孔板流量計適用于各種流體(氣體,蒸汽,液體)介質,它除了具有標準孔板的結構簡單,牢固,安裝使用方便等特點以外,還具有以下優點：1.更適合測量飽和蒸汽,過熱蒸汽以及煤氣,冷卻水等臟污流體.2.更容易適應高溫,高壓流體的流量測量.3.比圓缺孔板,偏心孔板工作更可靠,測量更精確.4.以較低的成本制成耐腐蝕型,測量腐蝕性流體的流量.5.由于本產品外部形狀簡單,容易制成夾套保濕型在夾套內通蒸汽,可以防止被測流體(如重油,渣油等)在測量管段內凝結或粘附;通以冷卻液,可防止易汽化的液體在流經測流板時形成汽液兩相流.6.采用均壓環結構,減少了測量誤差來源引至差壓變送器的是在測流板上,下游處取壓管橫截面的靜壓平均值,減弱了上游局部阻力形成的速度分布畸變對精度的影響，實際精度更接近基本精度.7.要求較低的前后直管段8.采用一體型結構形式,減少管線敷設.9.采用帶遠傳膜盒的差壓變送器,可以測量諸如煤粉,渣油等臟污液體的流量.工作原理:環形孔板流量計和普通的標準孔板一樣,依據的基本原理是流體連續性方程和伯努利方程. 把環形孔板安裝在圓管中,當液體流經節流裝置時,其上,下游側之間就會產生壓力差.連接方式:法蘭連接和焊接連接.電磁流量計應用中主要存在以下幾點不足:(1)電磁流量計井下精確定位問題。由于儀器本身沒有深度定位裝置,僅器下入深度的計量是靠絞車上的深.度計數器來完成。深度計數器計量結果的精度不但與計數器本身有關,而且還與工作環境有關。如果深度誤差太大，測量結果就失去意義。因此,深度校正是現場測試的一個關鍵問題。(2)管徑變化對測量結果的影響。通常應用的電磁流量計是中心流速式的，僅器的標定是在特制的管道中完成的，如果測量環境與標定環境不同,就會出現測量誤差。以內流式儀器為例，若它在內徑為φ62mm光油管中標定，在內徑為φ59mm的涂料油管中測量時就會引入最大15.28%的誤差。這是系統誤差，因此在儀器測量過程中要搞清楚被測管道的內徑，解釋資料時要扣除因管徑變化引起的測量誤差。大量實際測量數據表明，由管徑變化引起的誤差都在10%以內。(3)電磁流量計的標定問題。儀器是用清水標定的,若注，入介質改為污水或其它非清水介質時會對測量結果產生什么樣的影響，也是應用中要考慮的一個問題。在實際應用中,常常需要在現場對儀器進行標定,且要保證標定結果的準確性。(4)不能連續測量。電磁流量計如果能連續測量管柱內的流動剖面,就能直觀地反映出整個井筒內的吸水情況,這樣有利于測井資料的解釋。由于結構設計上的缺陷，電磁流量計目前還不能完全實現連續測量。一體化孔板流量計是測量流量的差壓發生裝置,配合各種差壓計或差壓變送器可測量管道中各種流體的流量,孔板流量計節流裝置包括環室孔板、噴嘴等.該流量計是一個新的概念，是由專業制造廠整體組裝的(包括檢測元件、變送器及附件、工藝短管等),并可按用戶要求的系統精度標定合格的孔板流量計系統.由于該流量計現場的維護量較小,經常被忽略,而孔板流量計所配套的差壓變送器,如果不經常調校,日積月累再加上會由于一些客觀的因素而導致測量結果誤差較大.下面就給大家主要介紹下調校一體化孔板流量計測量精度的主要措施：1、溫度對流量計的影響及其修正，流體溫度變化引起密度的變化，從而導致差壓和流量之間的關系變化，其次,溫度變化引起管道內徑,孔板開孔的變化,對溫度變化的修正,就是采取溫度儀表測量現場溫度進而輸入到二次儀表中來修正溫度變化而導致的誤差。2、蒸汽質量流量的計算,一體化孔板流量計測量蒸汽時，先由差壓信號求得流量值，再由蒸汽溫度,壓力值查表得出密度,來計算蒸汽流量質量。3、孔板流量計進行逐臺標定。大家都知道，標準孔板只要設計制造參照相關標準,不需要實流標定就可以直接使用。因?yàn)榱鞒鱿禂?shù)可以直接由軟件算出,但是計算機計算畢竟的比較理想的，和現場環境還是有一定差別的，所以,為了保證測量精度,建議對每臺流量計進行實流標定,把標定出的流出系數和計算結果進行比對,算出差值,進行修正。4、可膨脹性校正。孔板流量計測量蒸汽,氣體流量時,必須進行流體的可膨脹性校正,具體校正系數可以參照節流裝置設計手冊。　　5、雷諾數修正,一體化孔板流量計的流量系數和雷諾數之間有確定的關系,當質量流量變化時,雷諾數成正比變化,因而引起流量系數的變化。作為一種用于測量流量的儀表，渦街流量計與流量積算儀表放在一起用就能對液體流量和總量進行測量，并且還能用于很多其他的行業，給其他領域也帶來了一定的好處?！　　　‖F(xiàn)如今，渦街流量計已被廣泛應用到工業生產中，作用也越來越重要，如果在渦街流量計使用過程中反映出測量數據不準確，首先要做的就是判斷是那個方面的不正確導致了流量的誤差，下面，蘇川儀表和大家一起探討關于渦街流量計測量誤差的原因分析：1、溫度對測量的影響：溫度對一般的流量計測量介質都會有影響，溫度高低影響了介質的密度，粘度等等，這些都會讓測量結果不準確，出現誤差?！　　∠擞绊懸话闶菍?duì)K系數進行修正，目前一些廠家的流量計已對溫度的影響在軟件中進行固定溫度修正和實時溫度修正。2、選型方面的問題：實際選型應選擇盡可能小的口徑，以提高測量精度，例如，一條渦街管線設計上供幾個設備使用，由于工藝部分設備有時候不使用，造成目前實際使用流量減小?！　　　u街流量計實際使用造成原設計選型口徑過大，相當于提高了可測的流量下限，工藝管道小流量時指示無法保證，流量大時還可以使用，因?yàn)槿绻匦赂脑煊袝r(shí)候難度太大，工藝條件的變動只是臨時的，可結合參數的重新整定以提高指示準確度。3、參數整定方向的原因：產品參數錯誤導致儀表指示有誤。參數錯誤使得二次儀表滿度頻率計算錯誤，滿度頻率相差不多的使得指示長期不準，實際滿度頻率大干計算的滿度頻率的使得指示大范圍波動，無法讀數。而資料上參數的不一致性又影響了參數的確定，通過重新標定結合相互比較確定了參數，解決了此類問題?！　　u街流量計作為一種高精度的儀器，不僅僅是在制造和使用的過程中需要嚴格遵守其要求，在后期的保養中也必須特別注意才能不使流量計提前退休。德國VSEAR800流量計辦事處利用電磁感應原理，電磁流量計一般被用來測量流過管道中導電流體的流量。不管流體的性質如何，只要其具有微弱的導電性(電導率大于8X10-5Ss/m)即可進行測量。通常，油田三采注入的聚合物混合液的導電性能良好，符合這種測量條件。   如圖1所示，根據電磁感應原理，當導電流體，在磁場強度為B的磁場中以速度V運動時，切割磁力線而產生電場E關系為   則在線形長度為L(zhǎng)的a和b兩點之間產生感應電動勢Ɛab   a、b兩接收電極之間的距離L為已知常數，B為已知的磁場強度。故εab是V的單調函數,Ɛab隨V變化而變化。而瞬時流量g等于流速V與導管截面積S(常數)的乘積，因此有 式中K一儀器常數，   只要通過電磁流量計電路測得Ɛab，即可得到對應的流量Q。在電磁流量計安裝過程中,確保：　　流動方向與傳感器上的流動箭頭方向一致(如果存在)?！　∷蟹ㄌm螺栓都已緊固到最大扭矩值。　　儀表安裝不存在機械應力(扭轉,彎曲),法蘭型/夾持型的配對法蘭保持軸對稱與平行條件,且使用適當?shù)膲|圈。　　墊圈未伸入流動區,否則可能導致漩渦, 從而影響儀表的精度?！　」苈凡粫?huì)在儀表上產生任何力或力矩?！　★@示面向用戶。　　電纜接頭中的保護塞只能在接線時拆除?！　∵h(yuǎn)程安裝的轉換器一定要安裝在基本無振動的位置?！　∞D(zhuǎn)換器不可直接暴露在陽光中(配有一個遮陽裝置) 。推薦的安裝條件　　電磁流量計管道必須始終充滿介質。　　電極軸最好水平安裝,反之,則與水平方向夾角不超過45°(圖1)　　管路稍微傾斜,以便排氣,參見圖2?！　〈嬖谀p時應垂直安裝,流向向上,最大3m/s(圖3)　　閥門和關閉裝置應安裝在下游。　　對于自由流進流出管道,應提供合適的反轉管,確保管路始終充滿介質(圖4)　　對于自由流出管道,不要在最高點或者向下的管路上安裝儀表(傳感器管道可能會排空或者處出現氣泡),(圖5)1.正確地安裝   正確安裝渦街流量計傳感器是確保測量精確可靠的首要前提,若在安裝地點和方式選擇.上失誤輕者影響測量精度重者會影響傳感器的使用壽命甚至損壞傳感器。 ①保證適當?shù)闹惫芏?  安裝傳感器時,一般要求上游直管段長度15-40DN下游段長度5DN,可根據上下游管道的情況適當調整以保證測量精度。傳感器也應避免在架空的非常長的管道上安裝傳感器這樣時間一長后,由于傳感器的下垂容易使傳感器與法蘭間的密封泄漏,若不得已要安裝時必須在傳感器的上下游2D處分別設置管道支架等緊固裝置。 ②避免較強的振動   傳感器應避免安裝在振動較強的管道上,若不得已要安裝時,必須采用減振措施,在傳感器的上下游2D處分別設置管道緊固裝置并加防震墊。在空壓機出口處振動較強不能安裝傳感器應安裝在儲氣罐之后。 ③根據測量流體選擇合適的安裝方式   在對高壓風測量時,可以選擇將渦街流量計傳感器安裝于水平管道或垂直管道.上但如果高壓風中水份含量較高,水平安裝時傳感器應安裝在管線的較高處,垂直安裝時氣體流向應由下向.上。無論水平或垂直安裝流體流向必須與傳感器表體.上的流向箭頭保持一致。④對外部環境的要求   傳感器避免安裝在溫度變化很大的場所和設備的熱輻射范圍內若必須安裝應有隔熱通風措施。在潮濕、含有腐蝕性氣體的環境中安裝時必須做好防潮及隔離措施。外因?yàn)殡娫肼晻?huì)干擾傳感器的正確測量,因此安裝位置要遠離大功率變壓器、電機等干擾設備。 2.正確設定參數   流量積算儀具有良好的全中文界面,以方便用戶操作。正確進行參數設定是保證計量精度的前提。測量介質選擇空氣,因?yàn)閷?duì)高壓風的體積流量計量不需要壓力溫度補償,因此測量信號設置為工作狀態下的體積流量輸入信號選擇頻率瞬時流量的單位默認為m³/h不需要用戶設定。電磁流量計是一種測量導電介質體積流量的感應儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制，并可實現信號的遠距離傳送。電磁流量計具有精度高、靈敏度高、穩定性好等優點，在供水企業中有著廣泛的應用前景，特別是在大口徑、安裝環境好的工廠、居民區等場所，雖然智能電磁流量計的使用已經非常成熟。但是，仍有一些問題需要注意。一、信號傳輸問題：　　　　一體式智能電磁流量計在區域管網中運行時，可以為城市供水調度提供一定的決策信息。因此，用戶對電磁流量信號的實時性和連續性提出了更高的要求。如果智能電磁流量計能完成儀器本身信號的自動轉換和無線傳輸，減少數據采集的兼容或相互轉換等困擾，那將為企業的使用提供便利，也將為儀表的推廣應用增加更大的優勢。二、電源問題：　　　目前電磁流量計不自帶電源，造成了室外安裝不方便，一旦斷電，將造成用作結算水表的流量計數據缺失，這樣對其斷電時段缺失水量的計量與推算也就提出了新的問題。若電磁流量計能自帶電源，就能從根本上解決這一問題，也將促進其在結算水表中的推廣應用。三、防雷問題：　　　一體式智能電磁流量計在雷雨天氣覆蓋較廣的地區防雷是個重要的工作。在嚴格做好接地、電源保護后，在空曠地區安裝的電磁流量計被雷擊的概率還是很高。所以簡單有效的辦法是提高流量計自身的防雷性能，如不能根本性解決，則應對其內部電路進行分離保護，這樣即使雷擊損壞，也能降低更換成本。德國VSEAR800流量計辦事處電磁流量計施工安裝注意事項1)滿管要求：　　測量液體時為保證測量精確,電磁流量計的管道必須充滿液體.流體應該向上流動,當流體向下流動時,下流段的管道高于流量計.2)避免產生氣泡：　　若為二相流(含氣體和液體),則會影響測量精度.要使流體中不含氣泡,閥門應該安裝在流量計下游.3)電磁流量計不能測量混相流體、分層流體、有氣泡的流體,否則測量無法精準.該項目為被測介質為上游企業污水,不存在這個問題.4)電磁流量計對直管段長度有明確要求(D為流量計內徑).對于90°彎頭、T行三通、異徑管、全開閥門等流體阻力件,離電磁流量計的電極中軸線至少5D直管段；對于不同開度閥門(比如調節閥),則上游側直管段長度需要10D；一般傳感器下游的直管段只需要3D即可.5)電磁流量計測量不同介質的混合液體時,混合點與流量計的距離至少要大于30D.6)電磁流量計安裝可以水平、垂直和傾斜安裝在管道上,測量流體方向與流量計上標識方向一致.水平安裝時,電磁流量計的電極必須水平,法蘭面與工藝管道軸線相垂直,垂直度允許偏差1°.7)電磁流量計安裝時應該避免負壓的產生,因此電磁流量計傳感器的測量管道必須充滿液體,必須有一定的背壓.電磁流量計不應該安裝在泵的進口,而應該安裝在泵的出口后面.8)電磁流量計如果必須傾斜安裝時,必須安裝在流體上升管道,在開口排放的管道安裝時,必須安裝在管道的較低處.如圖：1-入口 2-溢流口 3-入口 4–清洗口 5-流量計 6-短管 7-出口 8-排污口 9-排污閥1、旋進旋渦流量計無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；2、采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；3、智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；4、采用雙檢測技術可效地提高檢測信號強度，并抑制由管線振動引起的干擾；5、采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；6、采用EEPROM技術，參數設置方便，可*保存，并可保存長達一年的歷史數據；7、轉換器可輸出頻率脈沖、4-20mA模擬信號，并具有RS485接口和HART協議，可直接與微機聯網，傳輸距離可達1.2Km；8、配合本公司的FM型數據采集器，可通過因特網或者網絡進行遠程數據傳輸；9、壓力、溫度信號為變送器輸入方式，互換性強；10、旋進旋渦流量計整機功耗低，可用內電池供電，也可外接電源。電磁流量計在結構上由傳感器和轉換器組成，其中傳感器部分是檢測出感應電壓信號，也即是流量信號，經過信號傳輸線送給轉換器；轉換器部分主要起到處理流量信號，轉換成可供顯示儀、記錄儀、計算機等處理的標準電信號。其結構示意圖如圖4-1所示。　　電磁流量計傳感器通過兩端法蘭，將它與被測流體所在的管道連接，安裝在測量管道上。它是電磁流量計流量測量部分，在設計過程中，它應滿足如下作用：（1）能夠?qū)⒘髁啃盘?hào)轉換成電壓信號；（2）通過對轉換器合理的設計，使無可避免的干擾所帶來的不利影響減少到最小程度，最大程度的提高流量信號的信噪比；（3）在選擇材料方面，盡量能夠滿足工業現場的要求，包括工業環境和電氣屬性等等?！　‰姶帕髁坑?jì)轉換器不僅僅給電磁流量計提供勵磁電流，而且能夠接收傳感器測量的感應電動勢信號，將該信號濾波、放大并轉換為標準的電流電壓信號，以能夠在顯示儀表、控制儀表和計算機網絡實現對流量的遠距離調控、監測、計算?！　‰姶帕髁坑?jì)原型樣機由10種元件組成，表4-1羅列出原型樣機的元件清單，給出元件的參數，在裝配圖中標注出每一個元件的編號與位置，如圖4-2所示，并作出了測量管道的三視圖。權函數求解系統基礎設計主要對管道、電極、勵磁線圈進行設計，因?yàn)檫@三個方面的選材與設計直接決定了電磁流量計測量系統的精確度，影響到權函數的實驗求解結果，同時在對管道、電極和勵磁線圈設計時，要和COMSOL Multiphysics仿真模型中三者的尺寸和位置相一致，以達到權函數實驗求解驗證仿真求解的目的。在實際應用時，對于孔板流量計如果使用不當,會造成很大的測量誤差，有時可達到20%左右。在流量計的使用中，如何減少其測量誤差，必須考慮流量的測量原理和結構形式，注意使用條件和測量對象的物理性質是否與所選用的流量計性能相適應。下面就其測量誤差進行分析:1.流量計算方程描述流體是充滿圓管的、充分發展的定常流。若流動狀態真實性無法確定,如果仍按照原有的儀表常數推算流量，將與實際流量存在誤差。2.天然氣以甲烷為主加上乙烷和其他少量的輕烴，真實相對密度小于或等于0.75。由于被測介質實際特性的不確定因素，以及實際物性變化影響儀表正常工作等對流量測量的不確定度產生影響。3.孔板的結構設計、加工、裝配、安裝、檢驗和使用必須符合標準規定的全部技術要求。由于各個裝置自身及環境條件因素引起的不確定因素。3.1.孔板安裝不正確　　管道水平安裝，如果孔板開孔中心與管道中心線不同心;如果在安裝過程中存在引壓管堵塞及墊片等凸出物，則會造成孔板前后壓差測量不準確，從而造成測量誤差。3.2.孔板入口邊緣被磨損　　在使用中，由于流體的磨蝕作用，使孔板的入口邊緣變鈍，被磨成圓形入口邊緣。結果是在相同的流量下，孔口收縮系數變大，造成差壓發生變化，造成測量誤差。3.3.孔板表面的結垢　　長期使用時，孔板流量計表面結垢，使孔板的流通面積變小，從而造成差壓增大，使流量計測量值大于實際值，影響計量精度。4.差壓變送器零點漂移和量程設置不當　　由于時間較長，變送器的零點會發生漂移，這時差壓變送器的輸人和輸出信號發生變化。若不及時調整，會造成實測流量值偏低或偏高。
