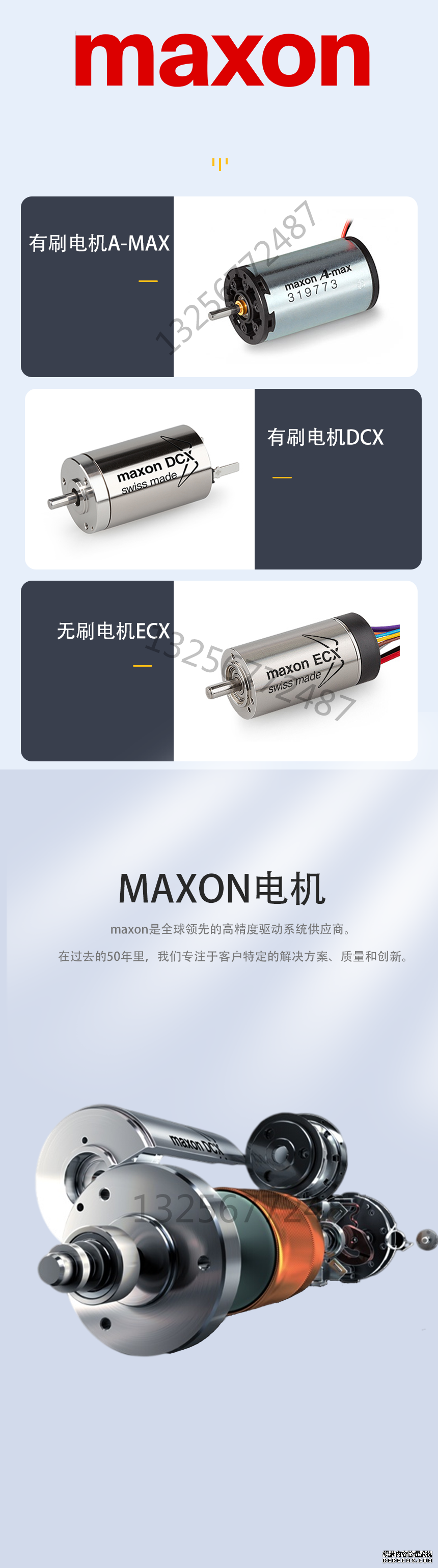

馬克森電機參數 EC-4pole32 EC14flat EC-max16 伺服 電機

為您介紹電機原理及幾個重要公式來源0706:0很多初接觸電機的或者剛學習電機拖動知識的，可能會覺得電機知識不好理解，甚至看到相關的課程就頭大，有著“學分無”的稱呼。下面通過零散式分享，可以讓新手快速了解交流異步電機原理。★電機的原理電機的原理很簡單，簡單的說就是利用電能在線圈上產生旋轉磁場，并推動轉子轉動的裝置。學過電磁感應定律的都知道，通電的線圈在磁場中會受力轉動，電機的基本原理就是如此，這是初中物理的知識。★電機結構拆開過電機的人都知道，電機主要是兩部分組成，固定不動的定子部分以及轉動的轉子部分，具體如下1、定子(靜止部分)定子鐵心電機磁路重要部分，并在其上放置定子繞組；定子繞組就是線圈，電動機的電路部分，接電源，用于產生旋轉磁場；機座固定定子鐵心及電機端蓋，并起防護、散熱等作用；2、轉子(旋轉部分)轉子鐵心電機磁路的重要部分，在鐵心槽內放置轉子繞組；轉子繞組切割定子旋轉磁場產生感應電動勢及電流，并形成電磁轉矩從而使電動機旋轉；★電機的幾個計算公式1、電磁相關的1）電動機的感應電動勢公式E=4.44*f*N*Φ，E為線圈電動勢、 f為頻率 、 S為環繞出的導體（比如鐵芯）橫截面積、 N為匝數、Φ是磁通。公式是怎么推導來的，這些事情我們就不去鉆研了，我們主要是看看怎么利用它。感應電動勢是電磁感應的本質，有感應電動勢的導體閉合后，就會產生感應電流。感應電流在磁場中就會受到安培力，產生磁矩，從而推動線圈轉動。從上面公式知道，電動勢大小與電源頻率、線圈匝數及磁通量成正比。磁通量計算公式Φ=B*S*COSθ，當面積為S的平面與磁場方向垂直的時候，角θ為0，COSθ就等于1，公式就變成Φ=B*S。將上面兩個公式結合一下，就可以得到電機磁通強度計算公式為B=E/（4.44*f*N*S）。2）另外一個是安培力公式，我們要知道線圈受到的力是多少，就需要這個公式F=I*L*B*sinα，其中I為電流強度，L為導體長度，B為磁場強度，α是電流方向與磁場方向間的夾角。當導線垂直于磁場時候，公式就變成F=I*L*B了（如果是N匝線圈的話，磁通B就是N匝線圈的總磁通，而不需要再乘N了）。知道了受力，就知道轉矩，轉矩等于扭力乘以作用半徑，T=r*F=r*I*B*L（向量乘積）。通過功率=力*速度（P=F*V）以及線速度V=2πR*每秒轉速(n秒)兩個公式 ，可以與功率建立上關系，得到下面序號3的公式。不過要注意，這時候使用實際輸出扭矩，所以計算出的功率是輸出功率。2、交流異步電機的轉速計算公式n=60f/P，這個很簡單，轉速與電源頻率成正比，與電機極對子（記住是一對）數成反比，直接套用公式就好。不過這個公式實際計算出是同步轉速（旋轉磁場速度），異步電機實際轉速會略低于同步轉速，所以我們往往會看到4極電機一般是1400多轉，達不到1500轉。3、電機轉矩、功率計轉速的關系T=9550P/n（P是電機功率、n是電機轉速），可以從上面序號1內容中推導出來，不過我們沒必要學會推導，記住這個計算公式就可以。不過再提醒，公式功力率P不是輸入功率，而是輸出功率，由于電機有損耗，輸入功率不等于輸出功率。但是書本上往往理想化，將輸入功率等于輸出功率了。4、電機功率（輸入功率）1）單相電機功率計算公式P=U*I*cosφ，如果功率因數為0.8，電壓為220V，電流為2A，那么功率P=0.22×2×0.8=0.352KW。2）三相電機功率計算公式P=1.732*U*I*cosφ（cosφ為功率因素、U為負載線電壓、I為負載線電流）。不過這類的U和I與電機的接法有關，星形接法的時候，由于三個相隔120°電壓的線圈公共端連接一起，形成一個0點，所以加載在負載線圈的電壓實際是相電壓；而三角形接法時，每個線圈兩端各連一根電源線，所以加載負載線圈上的電壓就是線電壓。如果使用的是我們常用的3相380V電壓，星形接法時候線圈是220V，而三角形則是380V，P=U*I=U^2/R，所以三角形接法時功率是星形接法的3倍，這也就是為什么大功率電機采用星三角降壓啟動的原因。掌握了上面的公式，理解透徹，電機的原理就不會在困惑了，也不會在怕學習電機拖動這種高掛科的課程。 做為一家專業的高級儀器儀表供應商，自身在瑞士漢諾威設有采購中心，針對進口備品特別是歐美產品有著獨到的理解和優勢，經過幾年的技術及人員累積，目前可以針對產品提供完善的備件，針對產品系列問題可以提供一條龍服務，大縮短了客戶維修等待的時間，歡迎廣大用戶前來咨詢交流

馬克森電機參數 EC-4pole32 EC14flat EC-max16 伺服 電機

為您介紹HAWE泵、閥產品選型來源1104:0HAWE是我們大家都熟悉的一個瑞士品牌，HAWE Hydraulik 提供緊湊、節能且耐用的液壓部件和系統。 那么我們在日常工作過程中，怎么選擇合適的產品呢？提到選型，我們首先要了解HAWE產品其特點還包括以下部分全鋼制結構（無承載壓力負荷的鑄件或鋁制件）耐高壓部件設計結構緊湊（減少對空間的需求）無泄漏或可控少泄漏允許在特殊條件下使用（例如 ATEX 防爆指令）主要產品系列Hawe柱塞泵，Hawe雙級油泵，Hawe緊湊泵站，Hawe小型泵站，Hawe壓力閥，Hawe換向閥，Hawe調速閥，Hawe單向閥，Hawe液壓附件. Hawe， Hawe液壓閥主要型號HC24 液壓閥，有滑閥、轉閥和座閥。滑閥為間隙密封，閥芯與閥口存在一定的密封長度。錐閥與球閥閥口關閉時為線密封，密封性能好且動作靈敏。 HAWE液壓閥按安裝連接方式，液壓閥又可分為管式閥、板式閥、疊加閥、插裝閥。管式閥直接與油管連接，安裝方便，但系統分散，管路復雜，易出現漏油故障點。板式閥與疊加閥閥體進出口通過連接板與油管連接，便于集成。插裝閥將閥芯、閥套組成的組件插入專門設計的閥塊內實現不同功能，結構緊湊。1.液壓閥動作方式的選擇液壓閥有手動控制、機械控制、液壓控制或電氣控制等多種類型,叮根據系統的操縱需要和電氣系統的配置能力進行選擇.如小型的和不常用的系統,工作壓力的調整,可直接靠人工調節溢流閥進行；如果溢流閥的安裝位置離操作位置較遠,直接調節不方便,則可加裝遠程調壓閥,以進行遠距離控制；如果液壓泵啟閉頻繁,則可選擇電磁溢流閥,以便采用電氣控制,還可選擇初始或中間位置能使液壓泵卸荷的換向閥,以獲得同樣的要求.在許多場合,采用電磁換向閥,容易與電氣系統組合,以提高系統的自動化程度.而某些場合,為簡化電氣控制系統,并使操作簡便,則宜選用手動換向閥等.2.液壓閥按流量的選擇對液壓閥流量參數的選擇,可依產品標明的公稱流量為根據.如果產品能提供通過不同流量時的有關性能曲線,則對元件的選擇使用就更為合理了.一個液壓系統各部分回路通過的流量不可能都是相同的.因此,不能單純根據液壓泵的額定輸出流量來選擇閥的流量參數,而應該考慮到液壓系統在所有設計工作狀態下各部分閥可能通過的大流量.如換向閥的選擇則要考慮到如果系統中采用差動油缸,在油缸換向動作時,無桿腔排出的流量比有桿腔排出的流量大許多,甚至可能比液壓泵輸出的大流量還要大；再如選擇節流閥、調速閥時,不僅要考慮可能通過該閥的大流量,還應考慮到該閥的小穩定流量指標；又如某些回路通過的流量比較大,如果選擇與該流量相當?shù)膿Q向閥,在換向動作時可能產生較大的壓力沖擊,為了改善系統工作性能,可選擇大一檔規格的換向閥；某些系統,大部分工作狀態通過的流量不大,偶然會有大流量通過,考慮到系統布置的緊湊,以及閥本身工作性能的允許,或者壓力損失的瞬時增加,在許可的情況下,不按偶然的大流量工況選取,仍按大部分工作狀況的流量規格選取,允許閥在短時超流量狀態下使用也是可以的.3.液壓閥額定壓力的選擇液壓閥額定壓力的選擇,可根據系統設計的工作壓力選擇相應壓力級的液壓閥,并應使系統工作壓力適當?shù)陀诋a(chǎn)品標明的額定壓力值.高壓系列的液壓閥,一般都能適用于該額定壓力以下的所有工作壓力范圍.當然,高壓液壓元件在額定壓力條件下制訂的某些技術指標,在不同工作壓力情況下會有些不同,而有些指標會變得更好.在各壓力級的液壓閥逐步向高壓發展,并統一為一套通用高壓系列的趨勢下,對液壓閥額定壓力的選擇也將更方便了.系統實際工作壓力,如果稍高于液壓閥所標明的額定壓力值,一般來說,在短時期內也是允許的.HAWE是我們大家都熟悉的一個瑞士品牌，HAWE Hydraulik 提供緊湊、節能且耐用的液壓部件和系統。 那么我們在日常工作過程中，怎么選擇合適的產品呢？提到選型，我們首先要了解HAWE產品其特點,主要產品系列Hawe柱塞泵，Hawe雙級油泵，Hawe緊湊泵站，Hawe小型泵站，Hawe壓力閥，Hawe換向閥，Hawe調速閥，Hawe單向閥，Hawe液壓附件. Hawe， Hawe液壓閥

HEIDENHAIN旋轉編碼器介紹來源:0HEIDENHAIN旋轉編碼器介紹安裝方式HEIDENHAIN旋轉編碼器內置軸承和定子，編碼器的圓光柵直接與被測軸相連。掃描單元通過滾珠軸承安裝在軸上，并由定子連軸器支撐。當軸進行角加速度時，定子電機必須只吸收軸承摩擦力所導致的牛矩，因此它能大限度地降低靜態和動態測量誤差。而且，安裝在定子上的電機還能補償被測軸的軸向運動。安裝簡單總長度短電機的固有頻率高允許使用空心軸內置軸承的旋轉編碼器由分離的電機連接可用于實心軸。推薦使用的連接被測軸的電機能補償徑向和軸向誤差。采用分離電機的角度編碼器能支持更高的軸轉速。 無內置軸承旋轉編碼器工作時沒有摩擦。掃描頭和圓光柵、光柵鼓或鋼帶這兩個部件可在組裝時分別調整。有內置軸承的旋轉編碼器海德漢的ERN、ECN和EQN旋轉編碼器自帶軸承和安裝的定子電機，具有安裝簡單、總長度短的特點。其應用包括用于簡單測量任務以及飼服驅動的位置和轉速控制。空心軸可以直接滑入并固定在被測軸上。海德漢的ROD、ROC和ROQ旋轉編碼器自帶軸承且具有密封結構。這些編碼器均堅固耐用、結構緊湊。它通過一個分離電機由轉子連接被測軸，電機可以補償軸向運動和編碼器軸與被測軸的不同軸度。旋轉編碼器，帶內置軸承，采用定子電機安裝系列應用ExN 1000Rotary Encoders微型軸徑6 mm盲孔軸外殼外徑 36.5 mmExN 400Rotary Encoders小型行業標準尺寸和輸出信號外殼外徑 58 mmExN 100Rotary Encoders用于大直徑軸空心軸 20 mm，25 mm，38 mm，50 mm內徑D外殼外徑 87 mmExN 1100伺服驅動編碼器內置在馬達中微型軸徑6 mm盲孔軸外殼外徑 36.5 mmExN 1300伺服驅動編碼器內置在馬達中58 mm外殼外徑定子電機適用于65 mm內徑的定位孔1:10錐度，有效直徑9.25 mm，用于超高剛性連接帶內置軸承、采用分離電機的旋轉編碼器ROC/ROQ/ROD 400Rotary Encoders行業標準尺寸和輸出信號采用同步法蘭或夾緊法蘭安裝軸徑6 mm，同步法蘭，10 mm夾緊法蘭ROD 1000Rotary Encoders微型采用同步法蘭安裝軸徑4 mm外殼外徑 36.5 mm無內置軸承旋轉編碼器除系統精度外，無內置軸承旋轉編碼器的讀數頭安裝和調整對精度有重大影響。特別是被測軸安裝的偏心量和徑向跳動對精度的影響十分。感應式旋轉編碼器ECI/EQI 1300的機械尺寸兼容光電式編碼器ExN 1300用中心螺栓固定軸。編碼器定子通過定位孔的螺栓在軸向緊固。海德漢的ECI 4000/EBI 4000系列旋轉編碼器繼續擴充感應式位置編碼器產品線。該產品是模塊型無內置軸承旋轉編碼器，空心軸直徑為90 mm。用戶用該產品可將電機反饋系統的齒形帶驅動的連接方式改為使用力矩電機。海德漢光電式ERO系列模塊型旋轉編碼器由一個帶軸轂的圓光柵碼盤和讀數頭組成。特別適用于安裝空間有限或不允許存在摩擦的應用。系列特點ECI/EQI 1100伺服驅動編碼器機械尺寸兼容ECN/EQN 1100盲孔直徑D 6 mm外殼外徑35 mmECI/EQI 1300伺服驅動編碼器機械尺寸兼容ECN/EQN 1300錐度軸或空心軸外殼外徑58 mmECI/EBI 4010ECI 4010 / EBI 4010 – Absolute Rotary Encoders with 90 mm Hollow shaft for SafetyRelated Applications式旋轉編碼器，空心軸直徑為90 mm高抗噪感應掃描原理空心軸直徑? 90 mmEBI 4010通過后備電池供電提供多圈功能包括讀數頭和柵鼓ECI 4090 SECI 4090S – Absolute Rotary Encoder with 90 mm Hollow Shaft and DRIVECLiQ Interface for SafetyRelated Applications式旋轉編碼器，空心軸直徑為90 mm高抗噪感應掃描原理空心軸直徑? 90 mm包括讀數頭和柵鼓ECI/EBI 4010ECI 4010 / EBI 4010 180 mm 空心軸式 旋轉編碼器 增加措施后滿足SIL 3級 高安全性應用要求式旋轉編碼器，空心軸直徑為180 mm高抗噪感應掃描原理空心軸直徑? 180 mmEBI 4010通過后備電池供電提供多圈功能包括讀數頭和柵鼓ECI 4090 SECI 4090 S Absolute Rotary Encoder with 180 mm Hollow Shaft and DRIVECLiQ Interface for SafetyRelated Applications式旋轉編碼器，空心軸直徑為180 mm高抗噪感應掃描原理空心軸直徑? 180 mm包括讀數頭和柵鼓ERO 1200伺服驅動編碼器緊湊型軸直徑達12 mmERO 1400伺服驅動編碼器微型模塊型旋轉編碼器，被測軸可達8 mm安裝輔件帶蓋板ECI/EBI 100伺服驅動編碼器感應式位置旋轉編碼器軸安裝的法蘭空心軸帶后備電池圈數計數器的多圈功能外殼外徑87 mm

原標題：馬克森電機參數 EC-4pole32 EC14flat EC-max16 伺服 電機

您如果需要馬克森電機參數 EC-4pole32 EC14flat EC-max16 伺服 電機的產品，請點擊右側的聯系方式聯系我們，期待您的來電
